      改装对男人来说越改越上瘾,看到别人有的,自己没有的,总想去想想,并且越想越想拥有。今天这台保时捷卡宴的话今年年初时候提的车子,以前在我们家贴了车衣等,所以这次安装360全景影像,ACC,盲点监测,后排液晶空调面板也选择了我们,现在把我们知道的都和大家分享一下

      保时捷卡宴冒点所需要的配件:1.冒点镜片1对⒉后保险杆上的变道模块1对

      3.刹车泵1个

      4.后保险杠上固定模块支架1对5.安装盲点线材1套

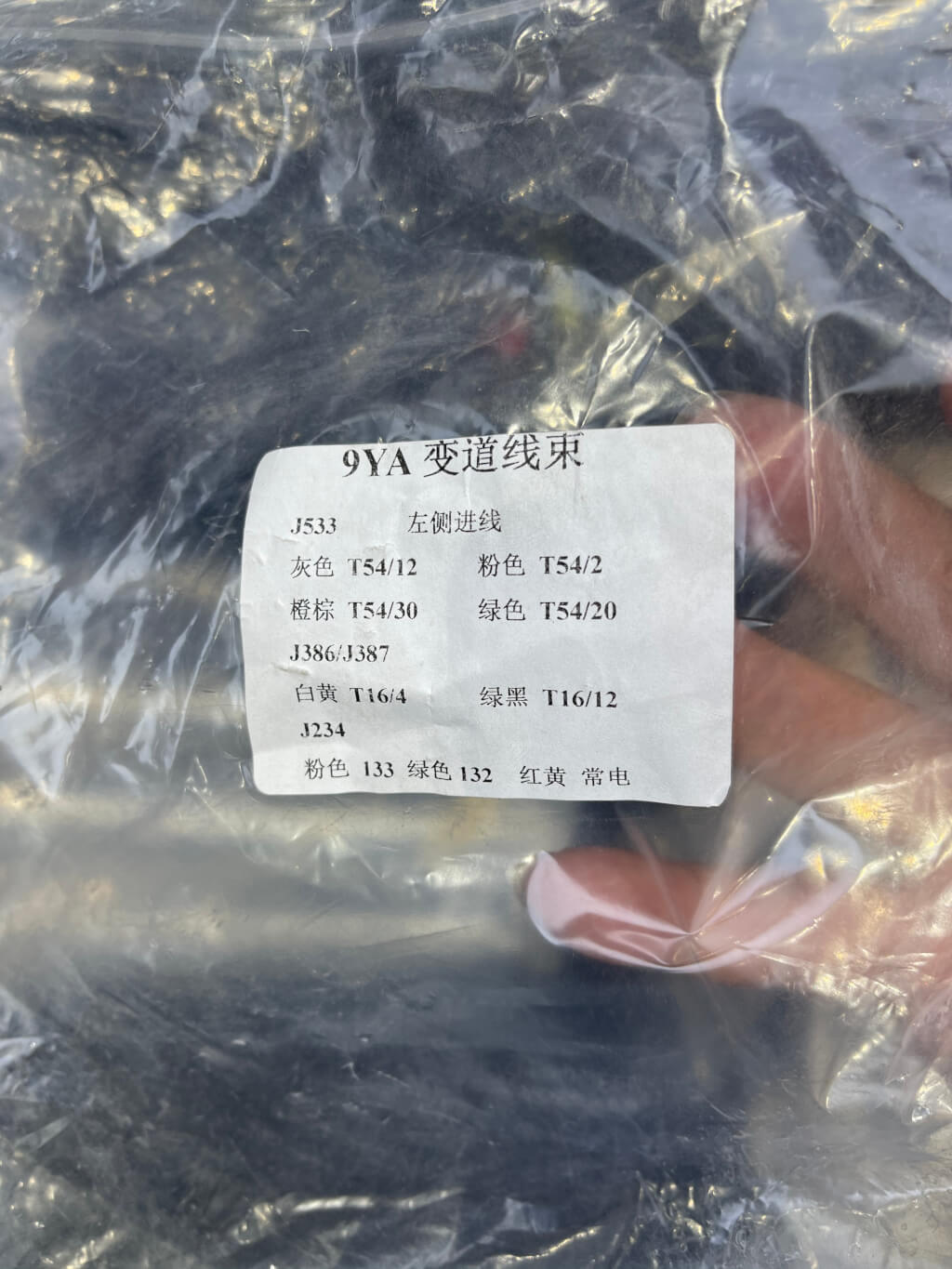

      保时捷卡宴安装盲点监测线路图:J533是正驾驶座椅下面网关模块安装的时候从左边排线

      灰色T54/12粉色T54/2

      橙棕T54/30绿色T54/20

      J386/J387也就是门板上的左右两边的控制模块

      白黄T16/4绿黑T16/12

      J234(气囊模块),中控马鞍下面,马鞍前方,黄色插头

      粉色133绿色132红黄常电,接供电的话建议单独埋个保险丝

      保时捷卡宴后排液晶空调面板所需要的配件:1.液晶面板1个⒉.屏蔽模块1个

      3.线材一套

      保时捷卡宴安装后排液晶空调模块线路图:18-21款卡宴空调面板(最新版)解码器接线定义这个插头的3号针脚和11        号针脚是can线,红黄线正极,棕色线负极

      此处四根线接挡位下面的空调模块上

      保时捷卡宴安装ACC所需要的配件:1.ACC探头1个2高配支持ACC刹车泵1个

      3.高配游丝,支持ACC的1个

      4.支持ACC的中网1个

      5.ACC罩子1个

      6.中网装饰条4根7.ACC无损线材1套

      保时捷卡宴ACC安装的线路图:1.保时捷卡宴的ACC线路图:

      J533模块也就是网关模块在正驾驶座椅下面AG互联模块下面的一个2P54阵脚的插头黑色插头J533原车带有360全景

      0.5MM2透明白插在黑色T54/38号阵脚粉色T54/2-1330.5MM2黑色T54/37绿色T54/20-132

      J104代表是刹车泵前发动机舱左边

      0.5MM2白色T46/29一对接T54/38原车有360全景的话37和38不接,只接29和45,直接插进去0.5MM2红色                T46/45—对接T54/37

      0.5MM2红白ACC电源,接正驾驶脚步空间的ACC电源

      保时捷卡宴原厂360全景影像所需要的配件:1.环视模块1个2.环视摄像头4个

      3.环视底壳1对

      4.环视线材1套

      5.后视镜摄像头支架4个,前保险杆固定摄像头支架1套保时捷卡宴360全景环视线路图:9YA360全景线材

      1.OMM2红黄接常电需要找空的保险种下去

      1.OMM2红绿接常电需要找空的保险丝种下去

       J533(网关模块模块)黑色插头T54

       粉色T54(T54代表54P插头的孔数)/1绿色T54 (T54代表54P插头的孔数)/19

      四根视频线接对应插头

       安装全景的时候要注意几点:1.环视摄像头的方向不要搞错2.线材的插头带有防水的在外面,不带防水的在里面



                                  这是保时捷卡宴安装盲点监测需要更换的配件

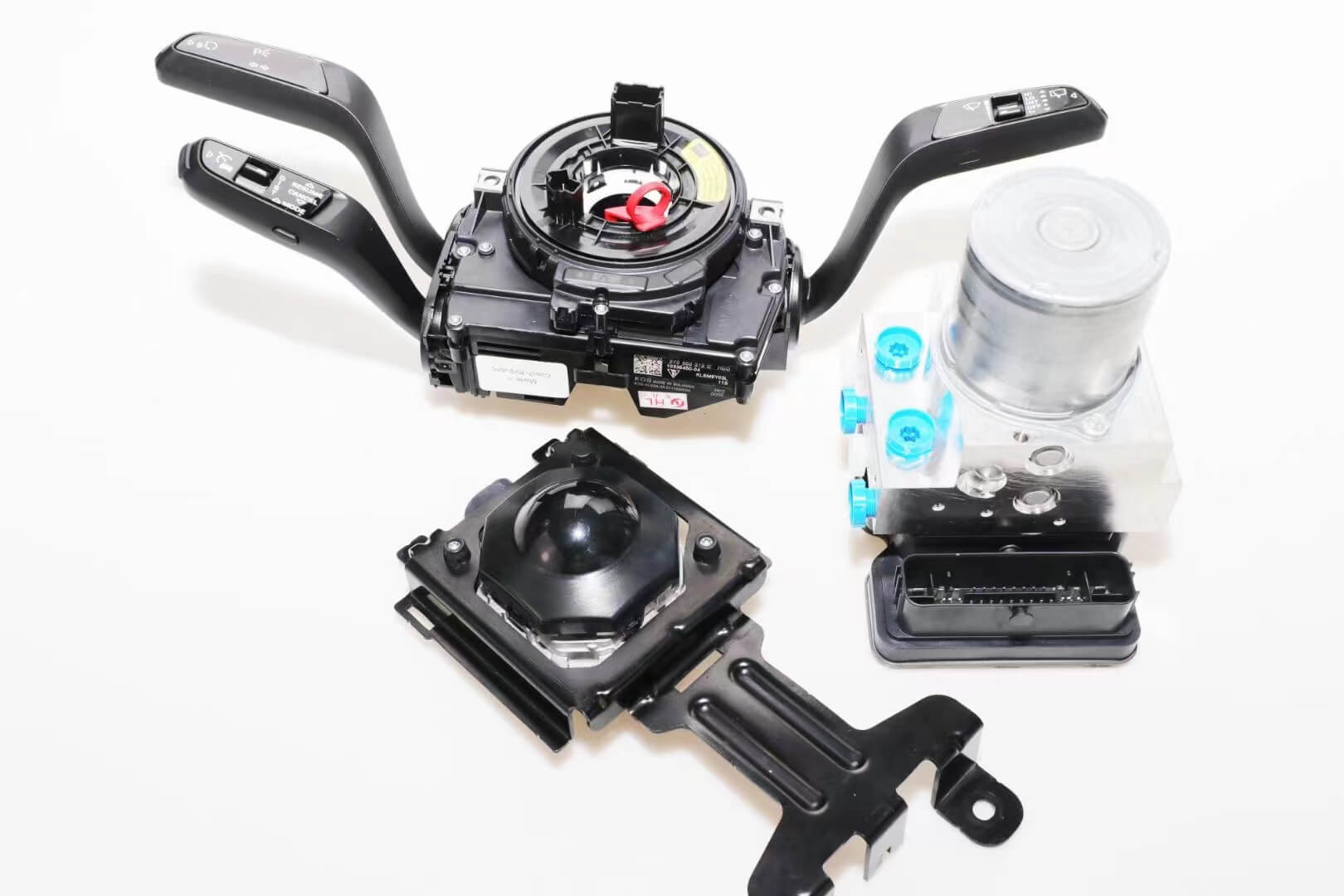

                                                    保时捷卡宴安装ACC所需要的探头

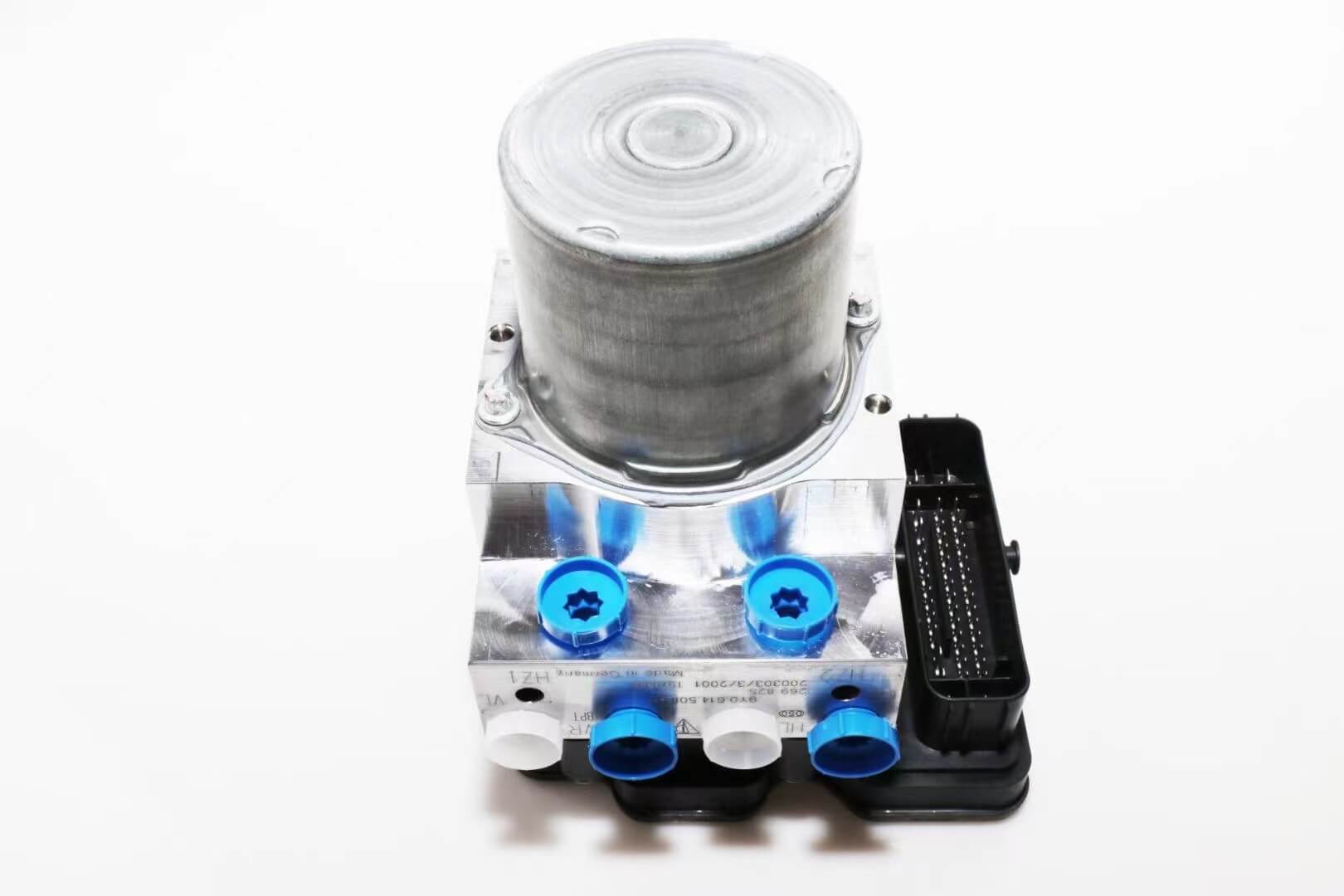

                                                 保时捷卡宴安装ACC和盲点时必须要换的刹车泵

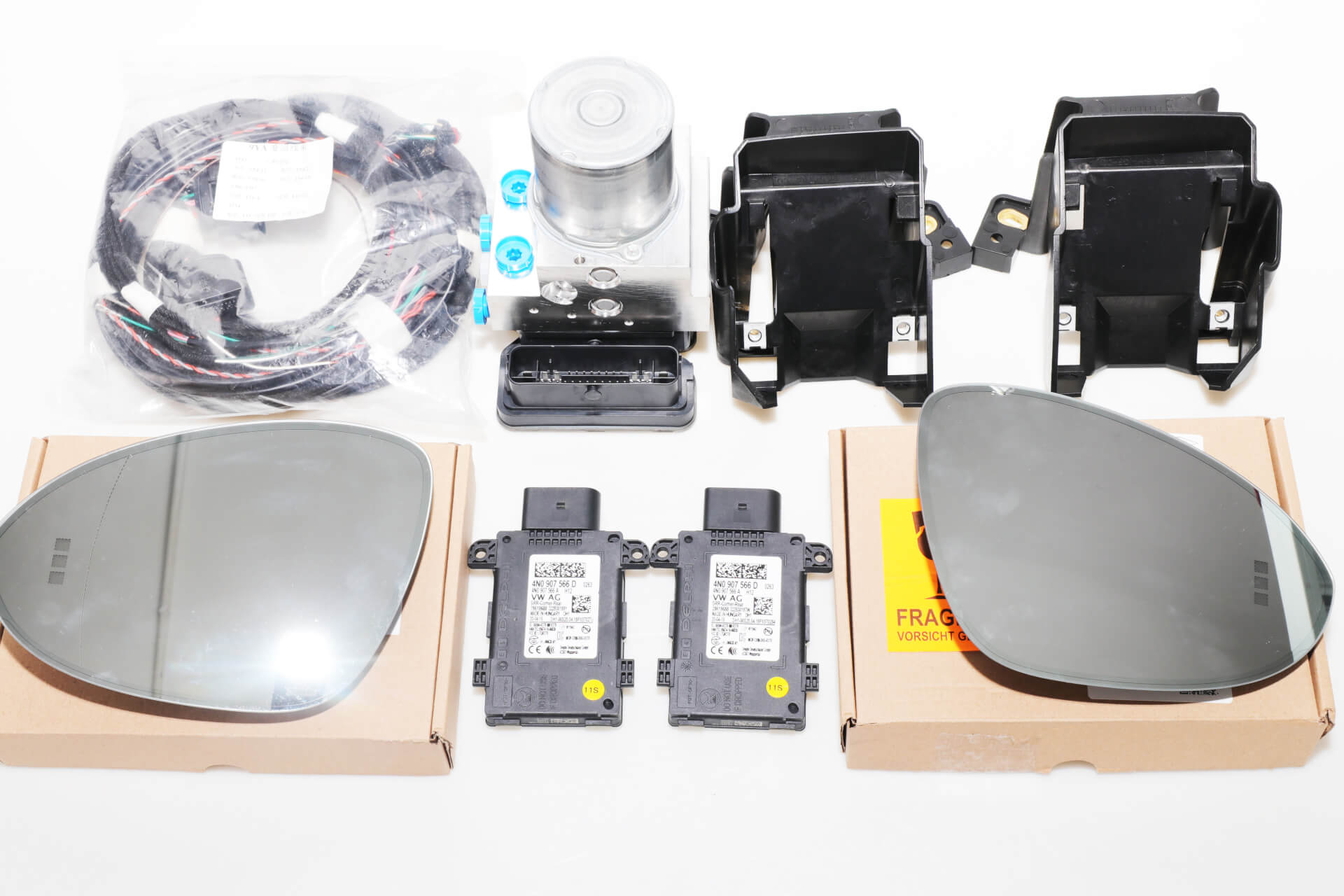

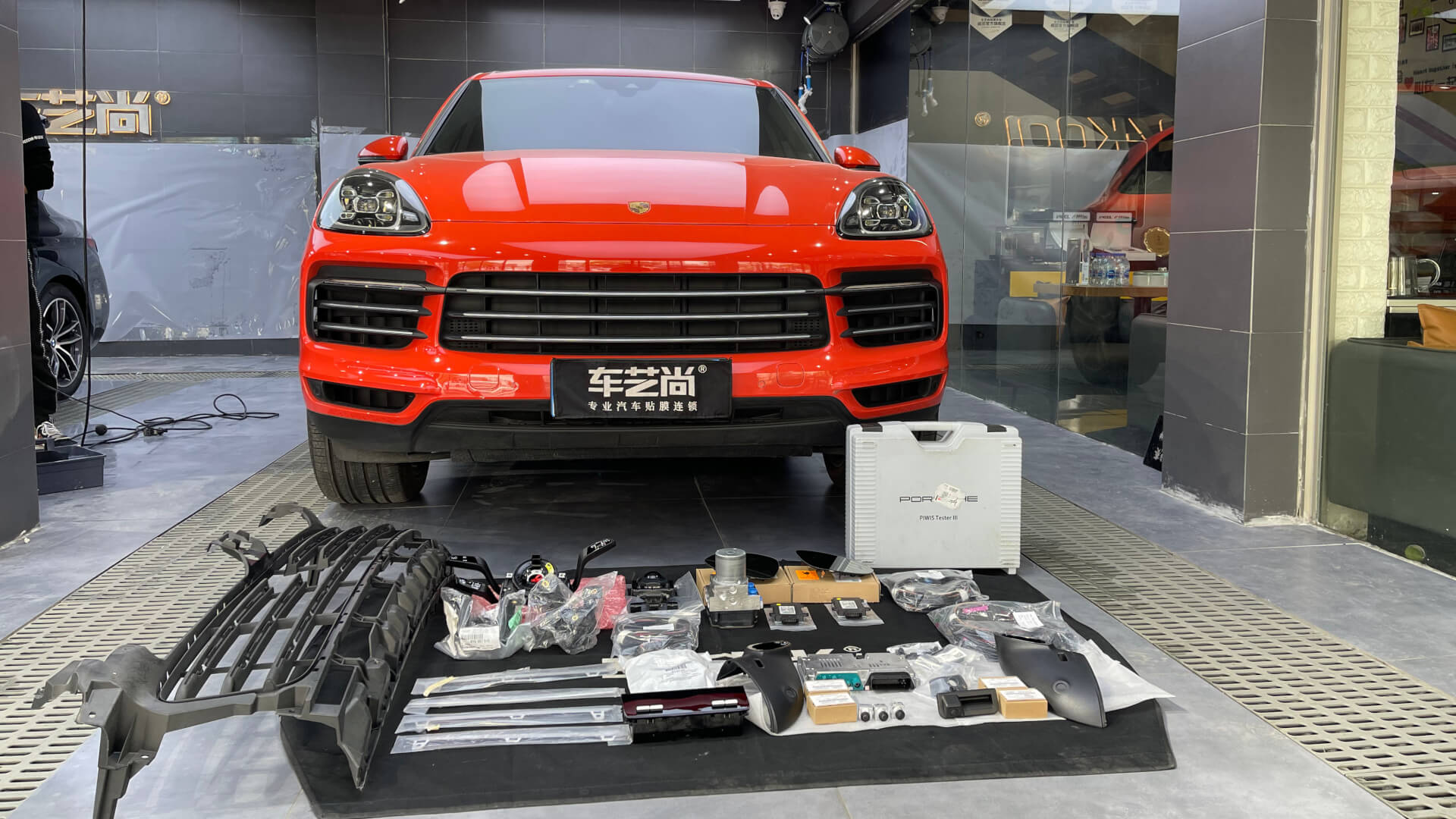

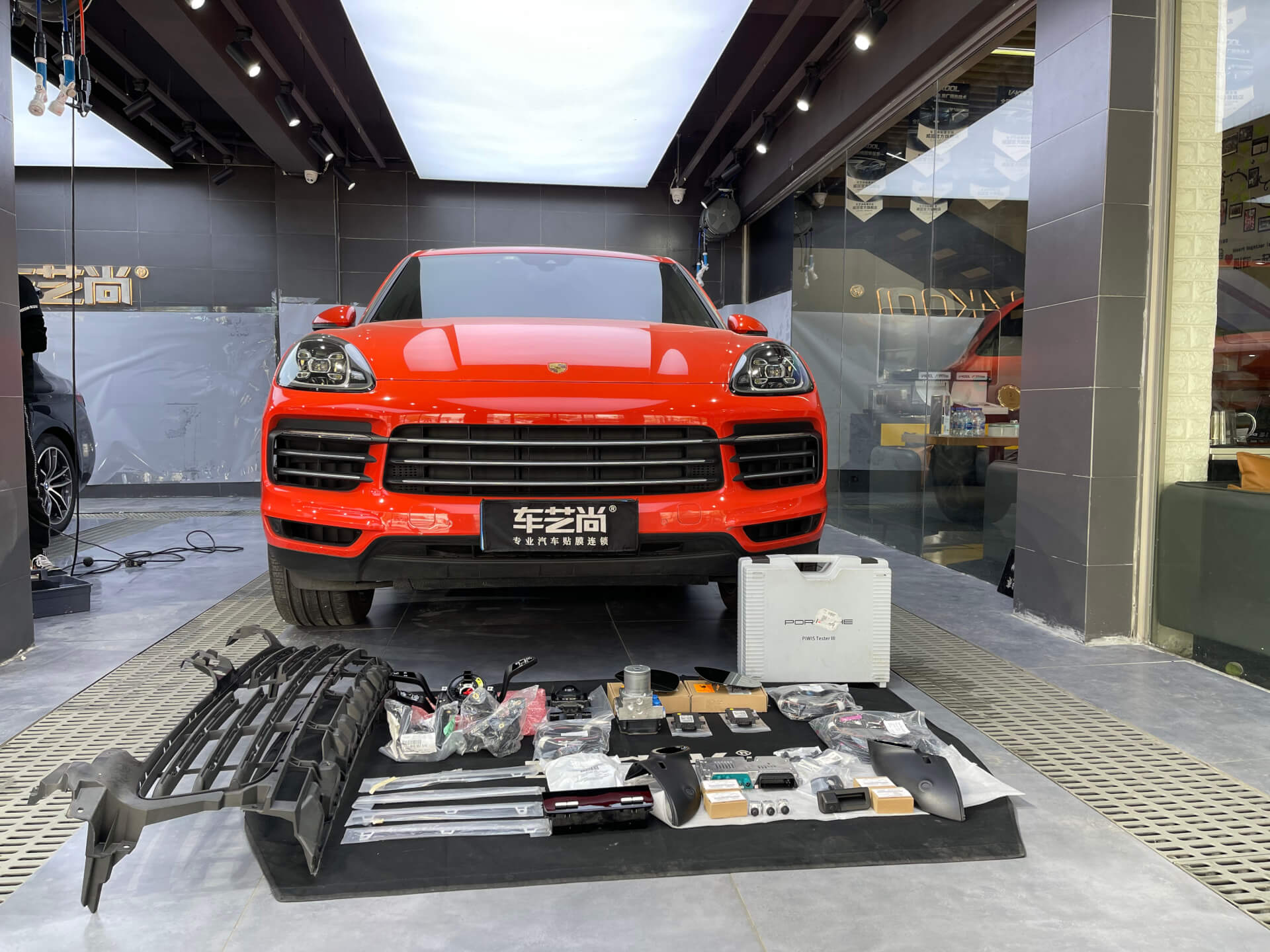

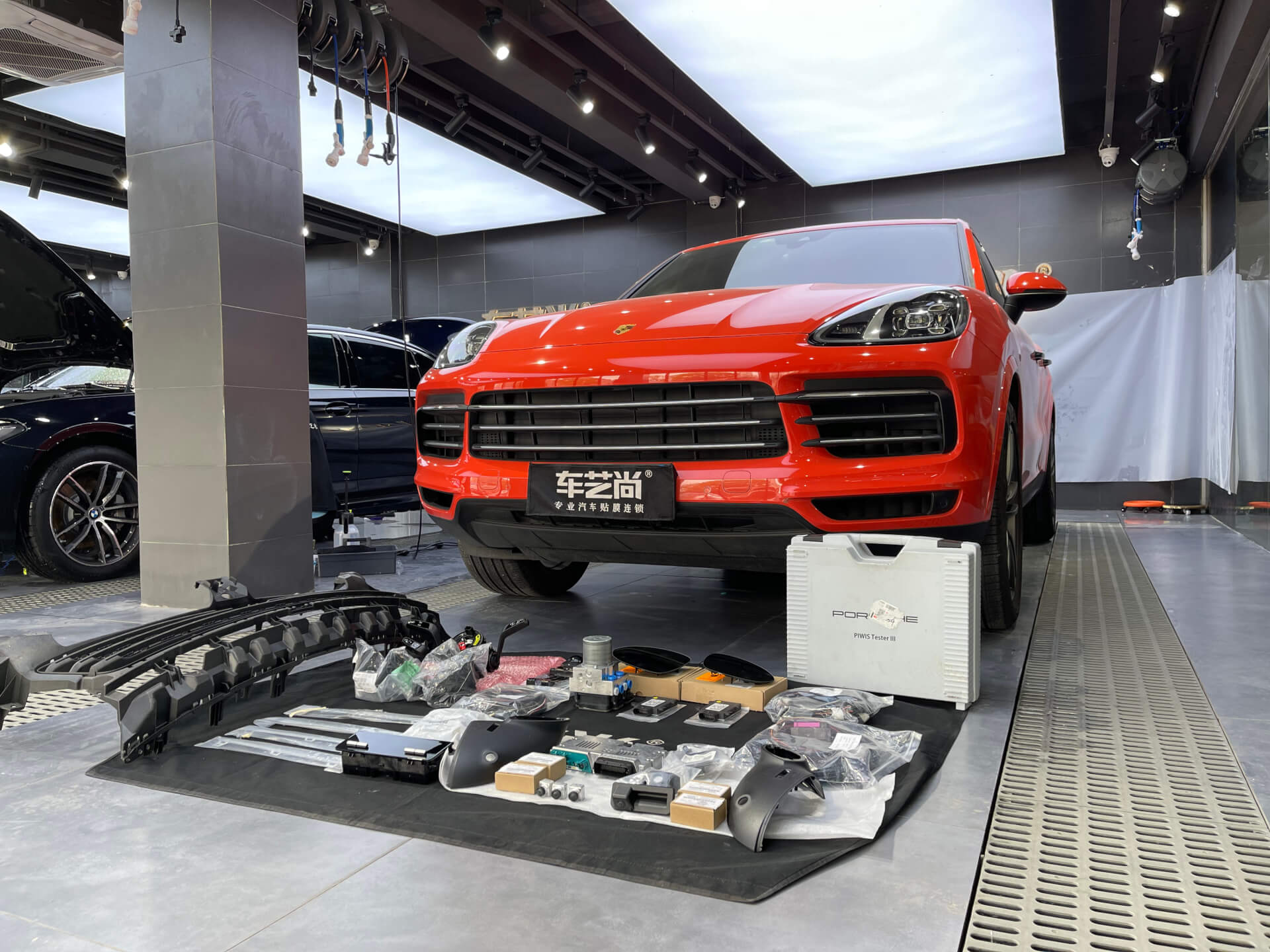

保时捷卡宴安装盲点监测所需要的全部的配件,全部保时捷原厂配件配件

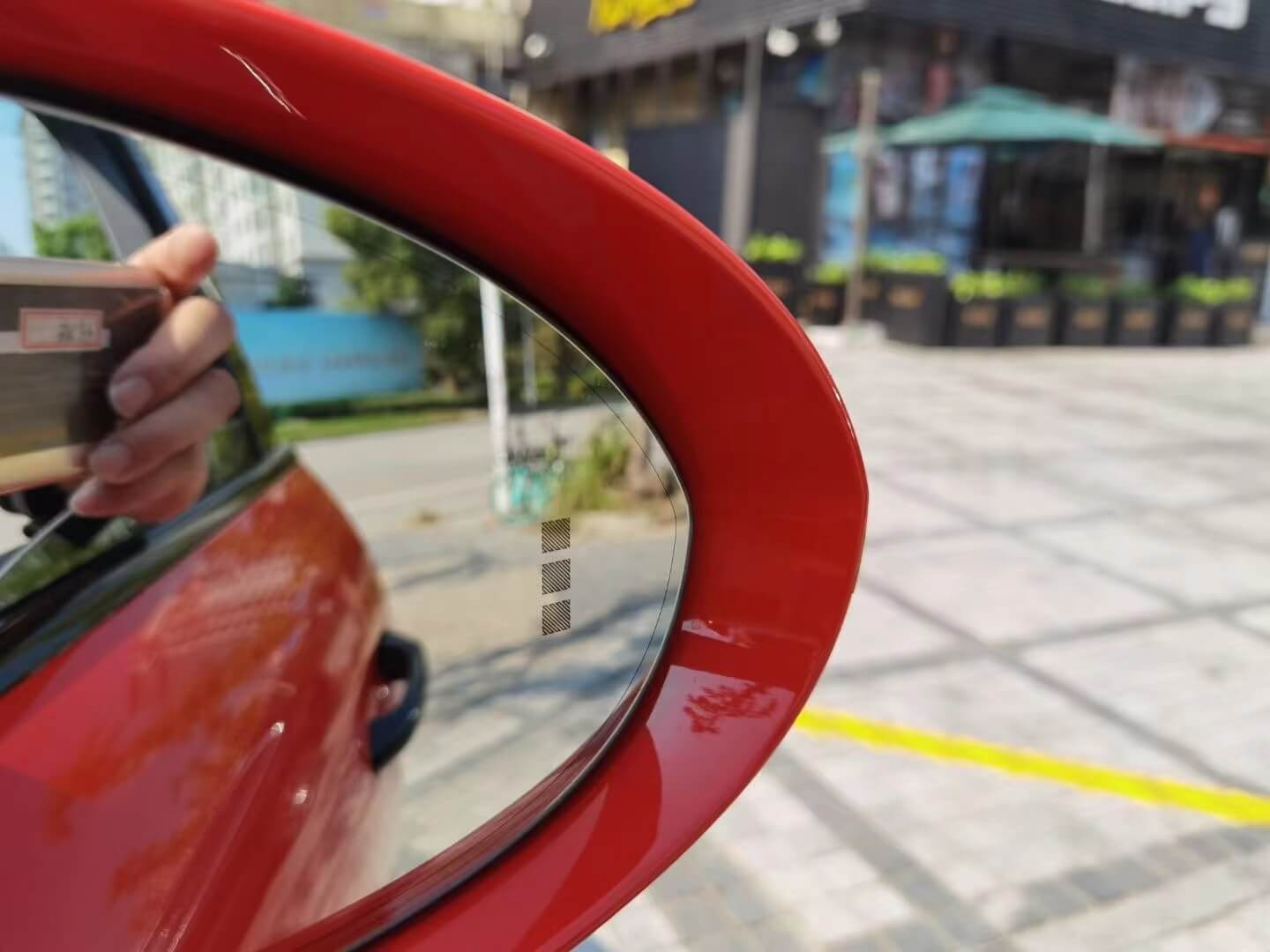

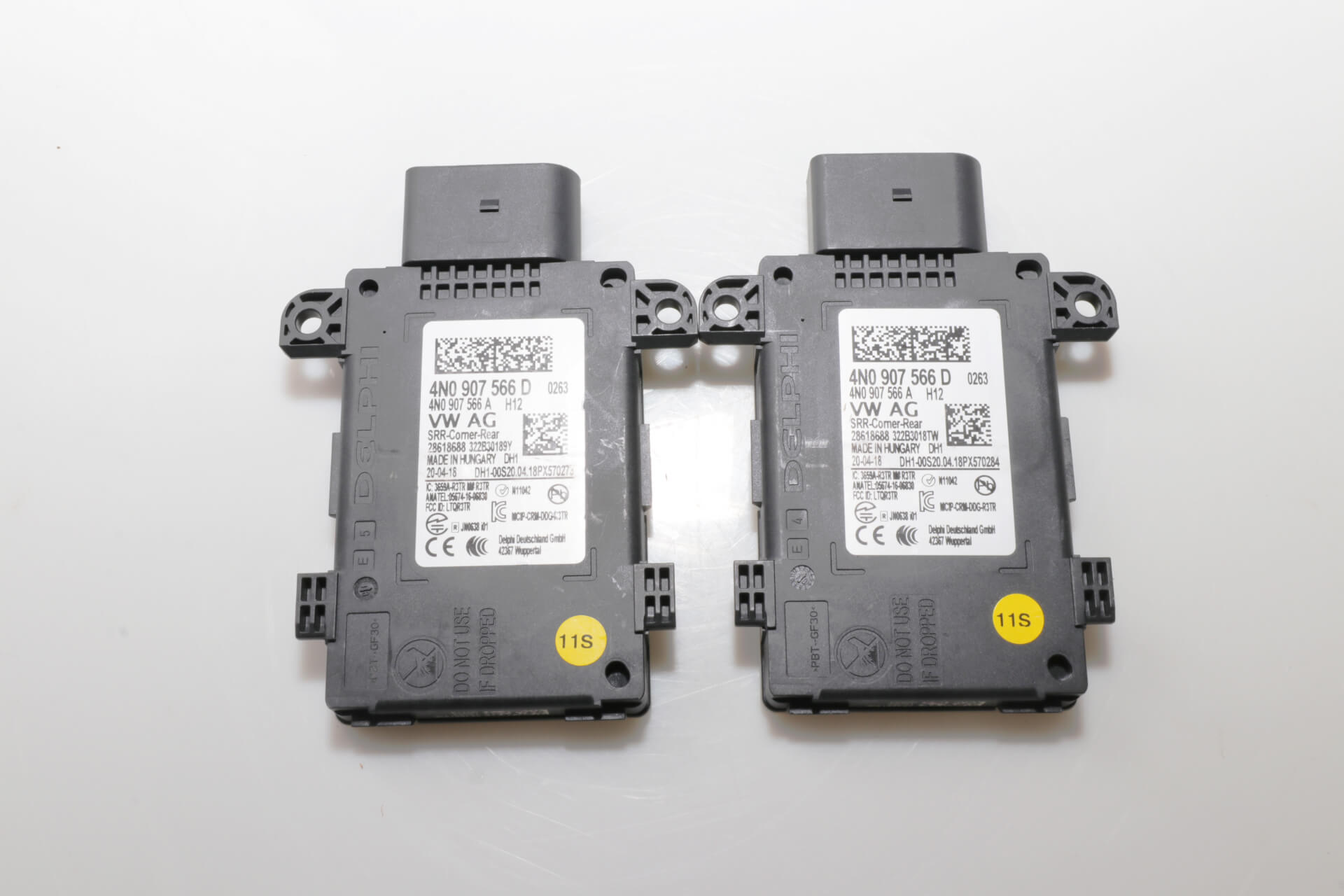

保时捷盲点模块,也是后方来车雷达监测模块

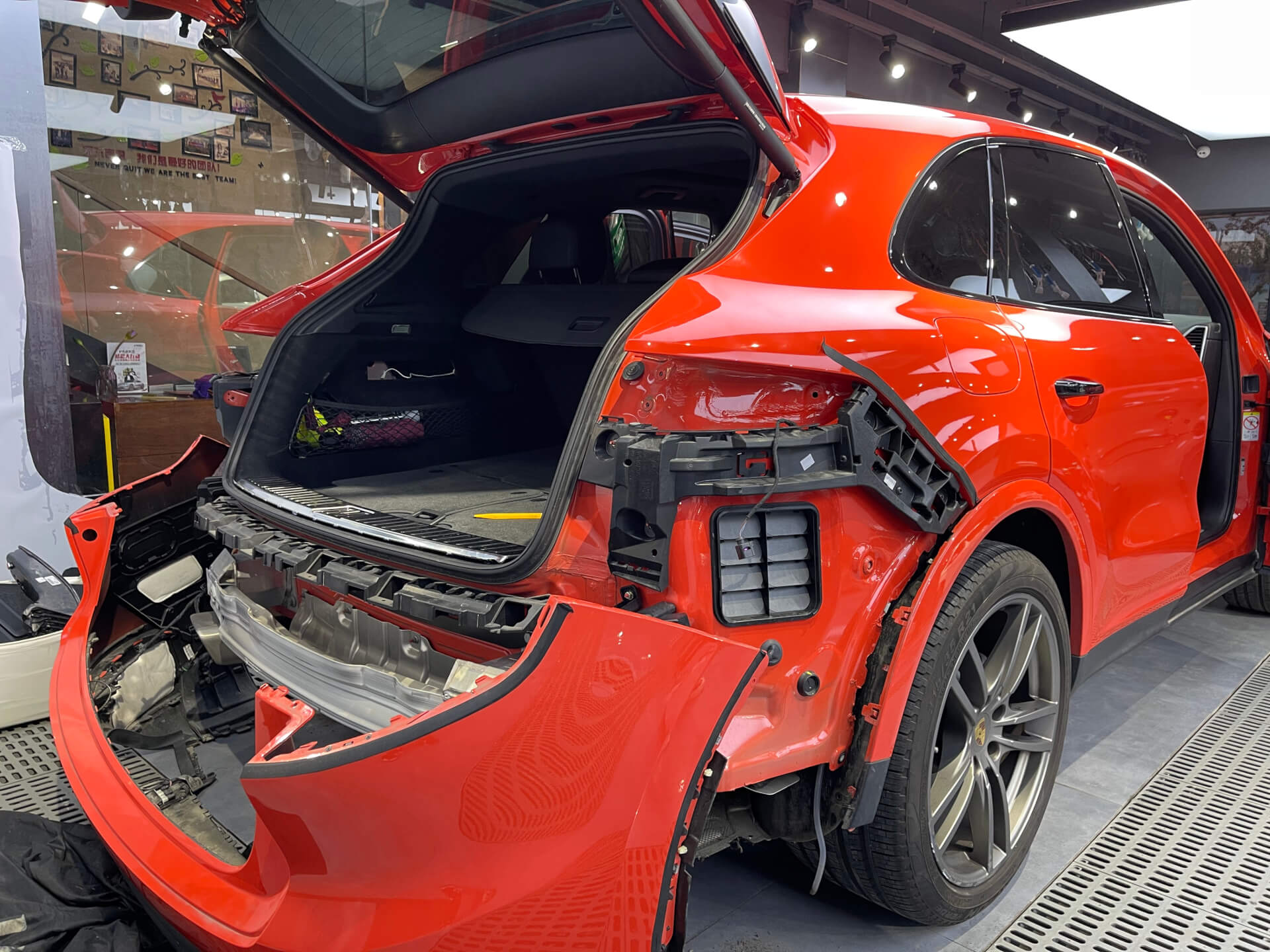

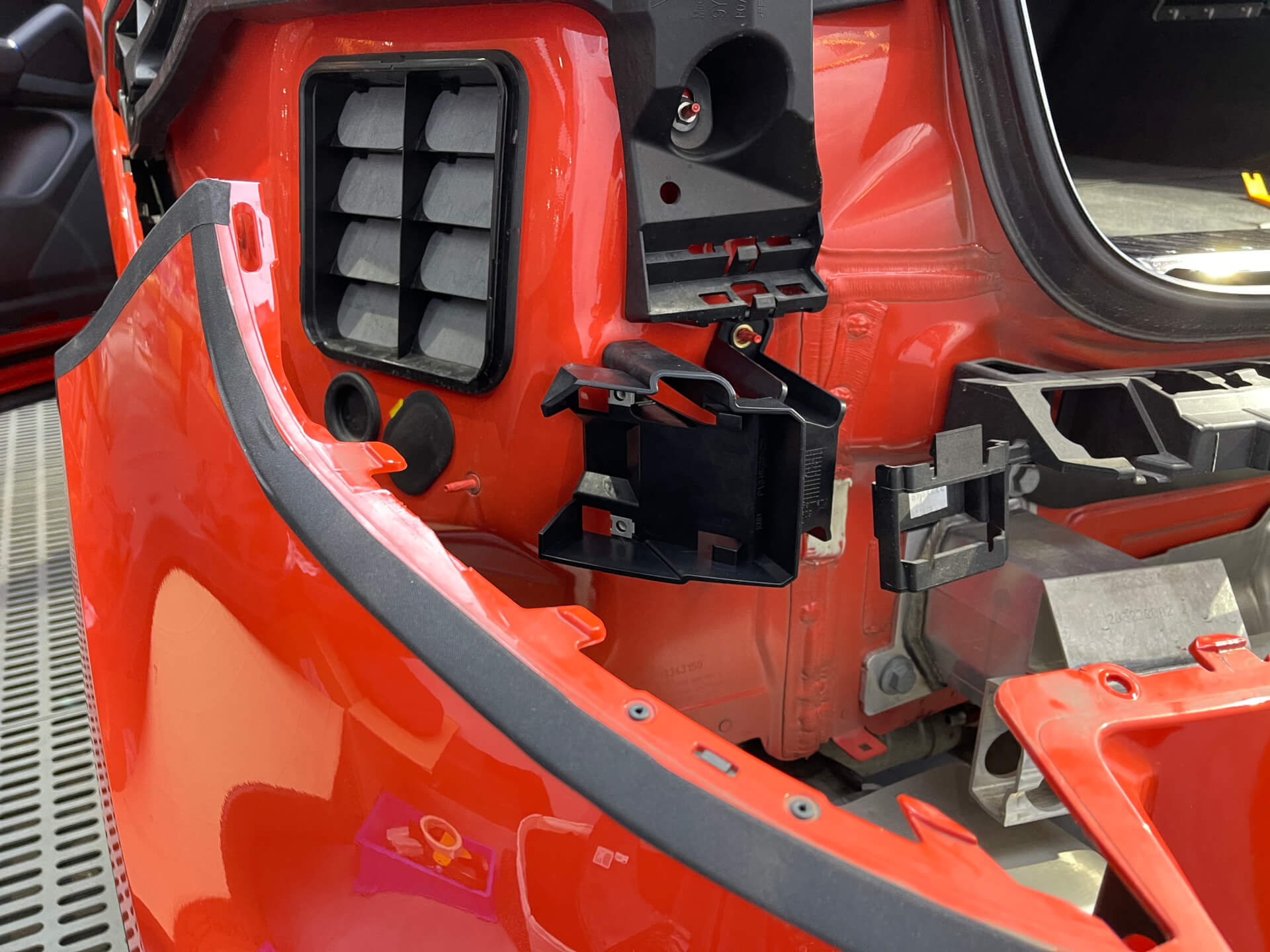

安装 盲点监测需要拆后保险杠,原车有预留好的位置,我们只需要安装位置固定好就可以了

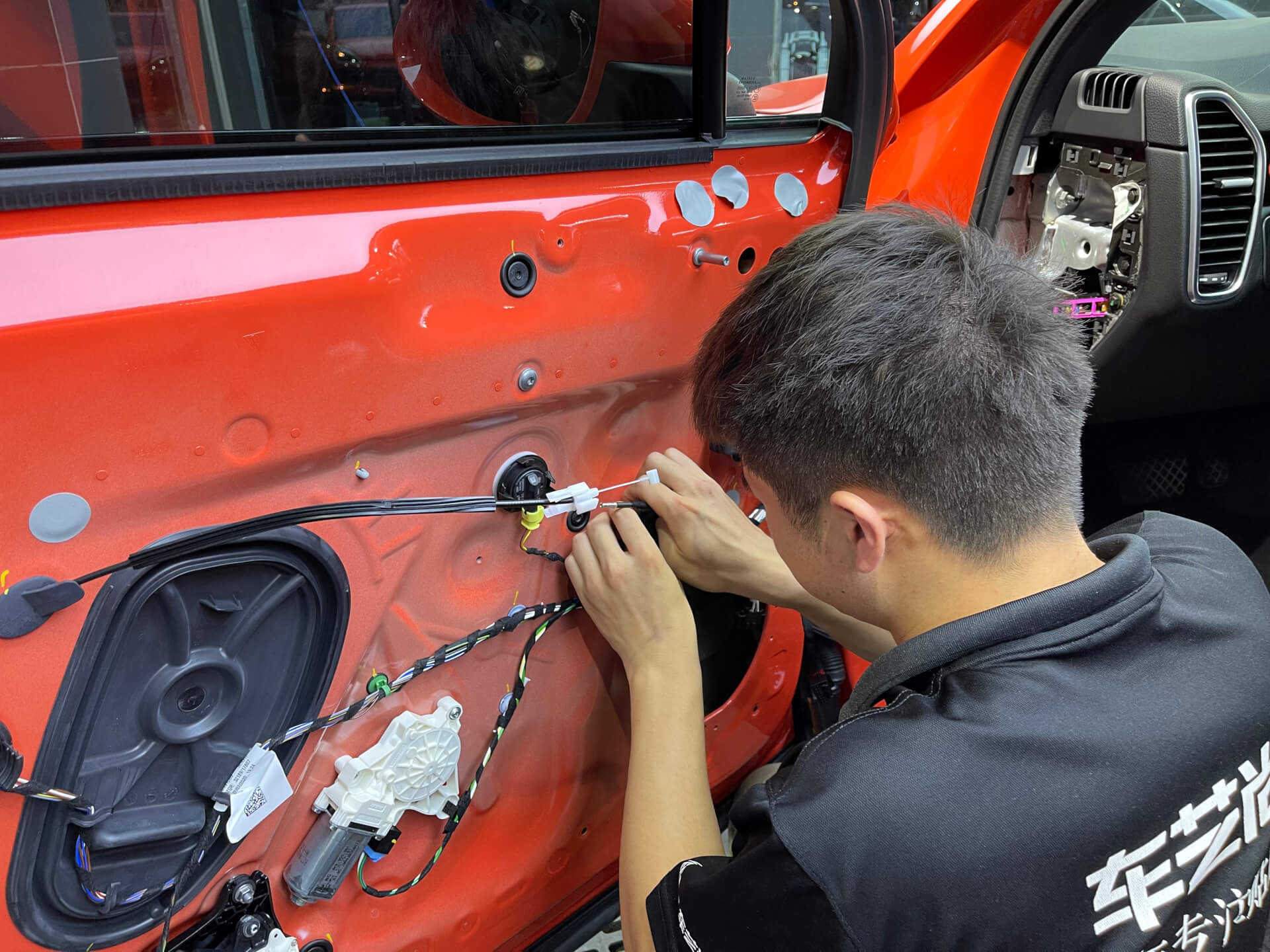

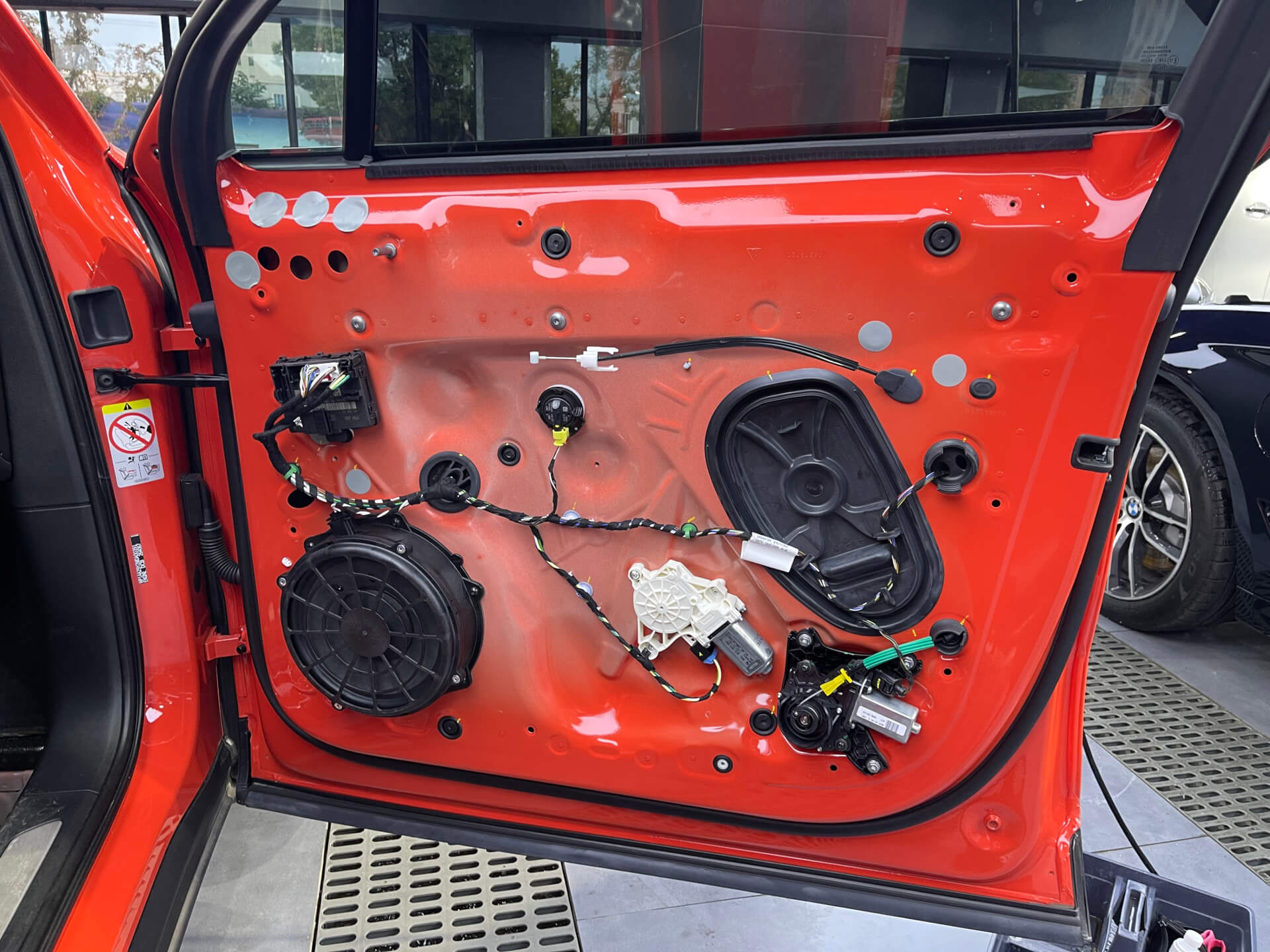

安装原厂360全景和盲点监测需要拆前门走线等

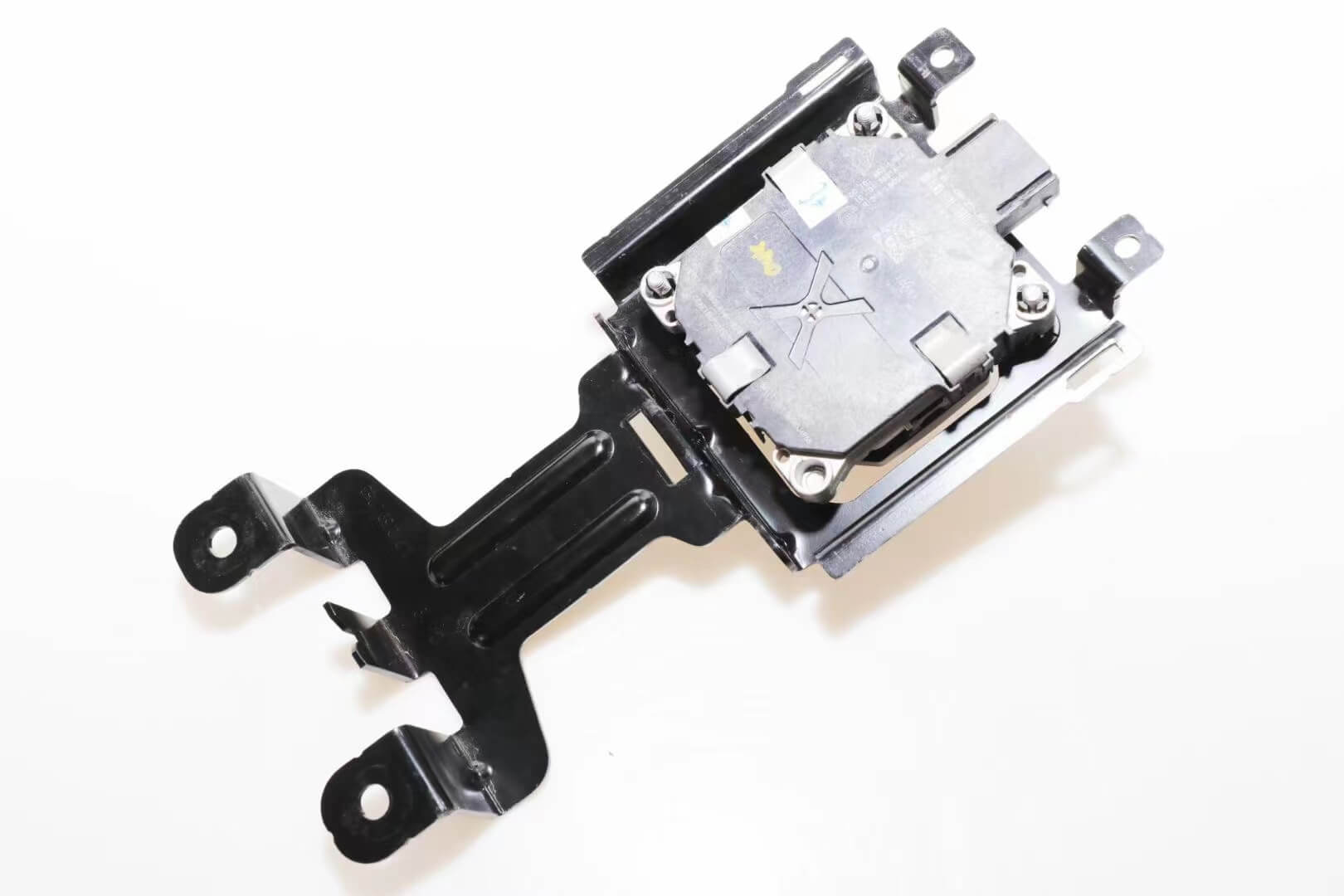

这是盲点监测的固定支架

保时捷卡宴的原车电瓶,电瓶在副驾驶座椅下面

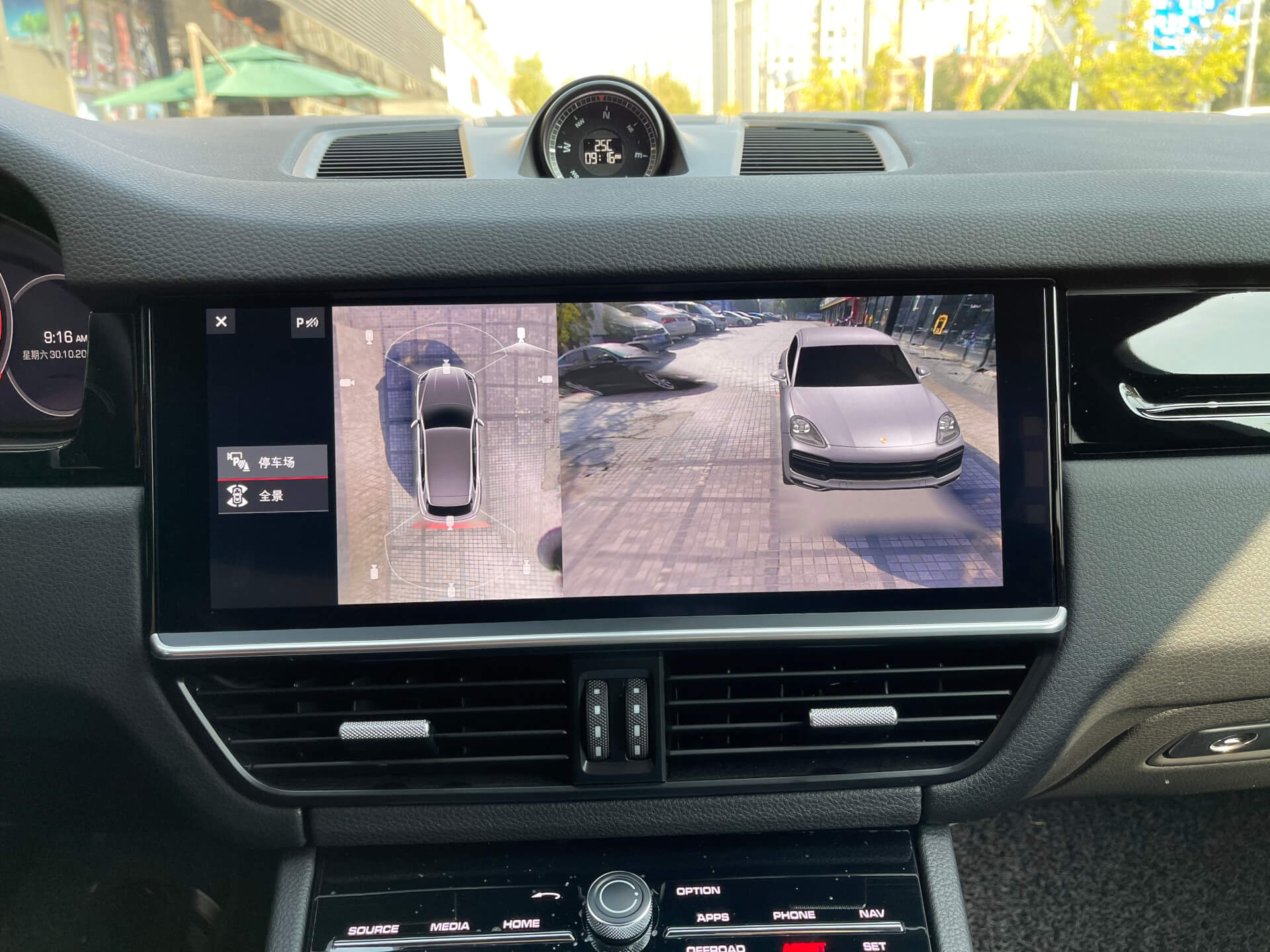

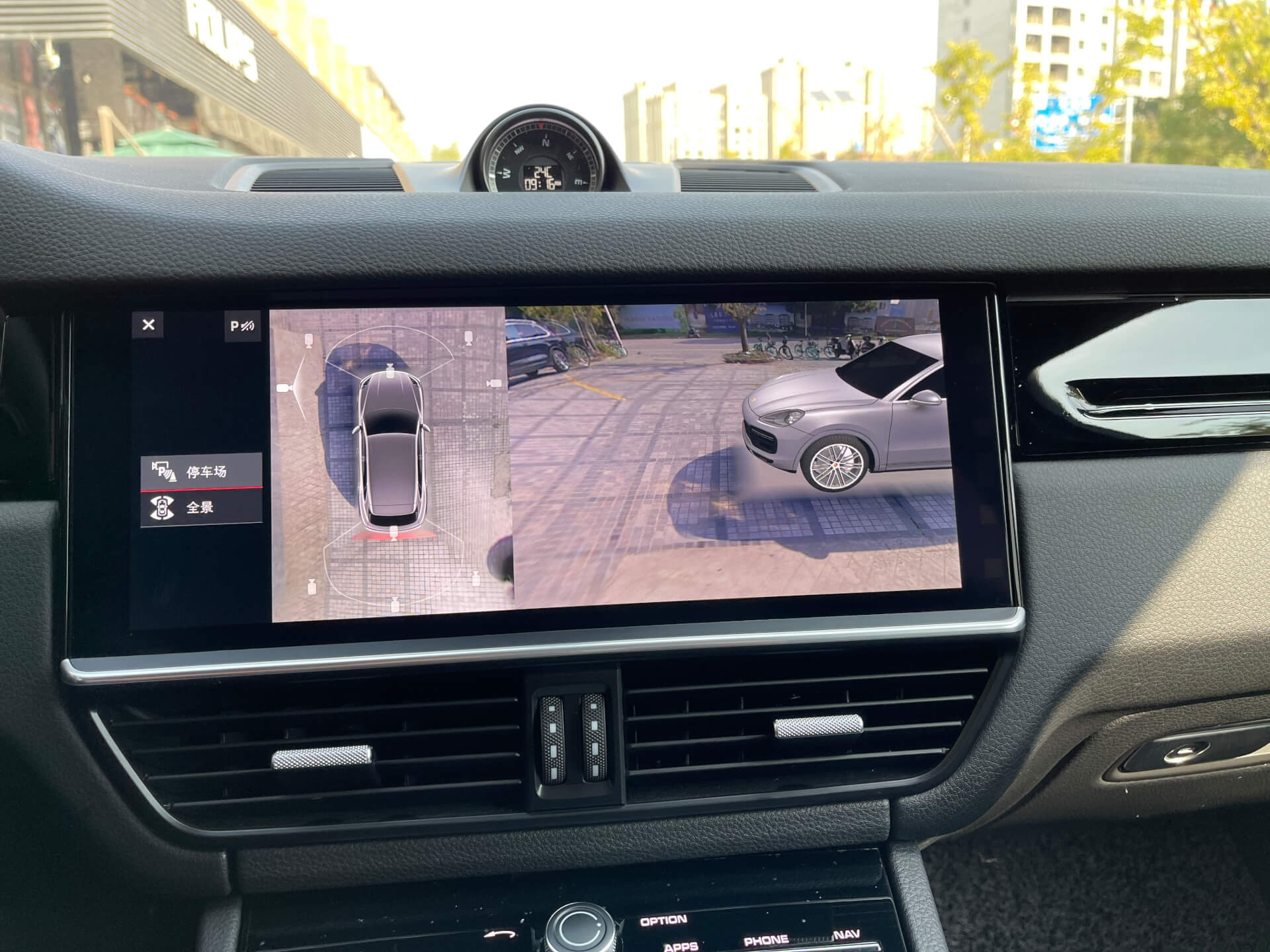

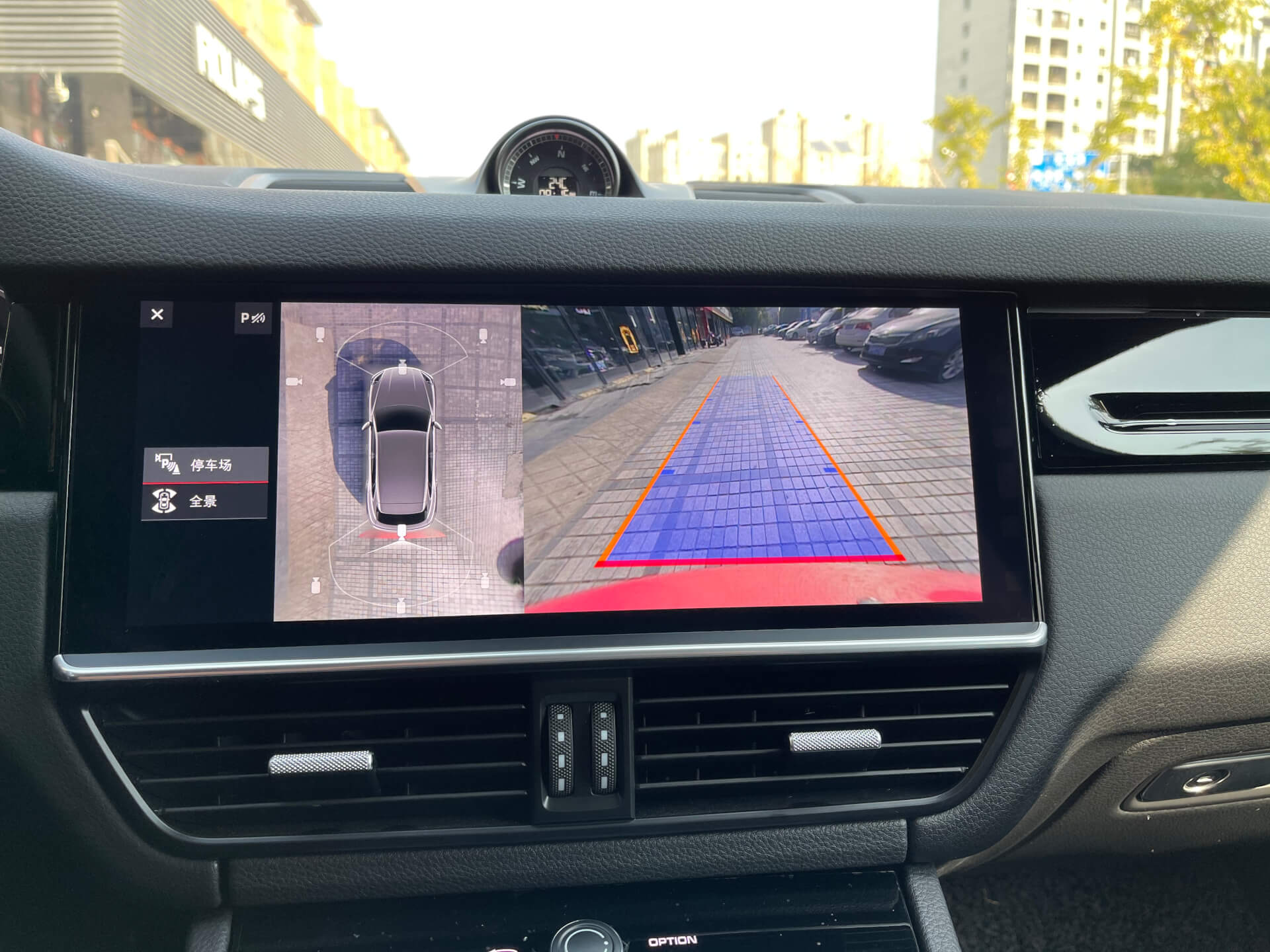

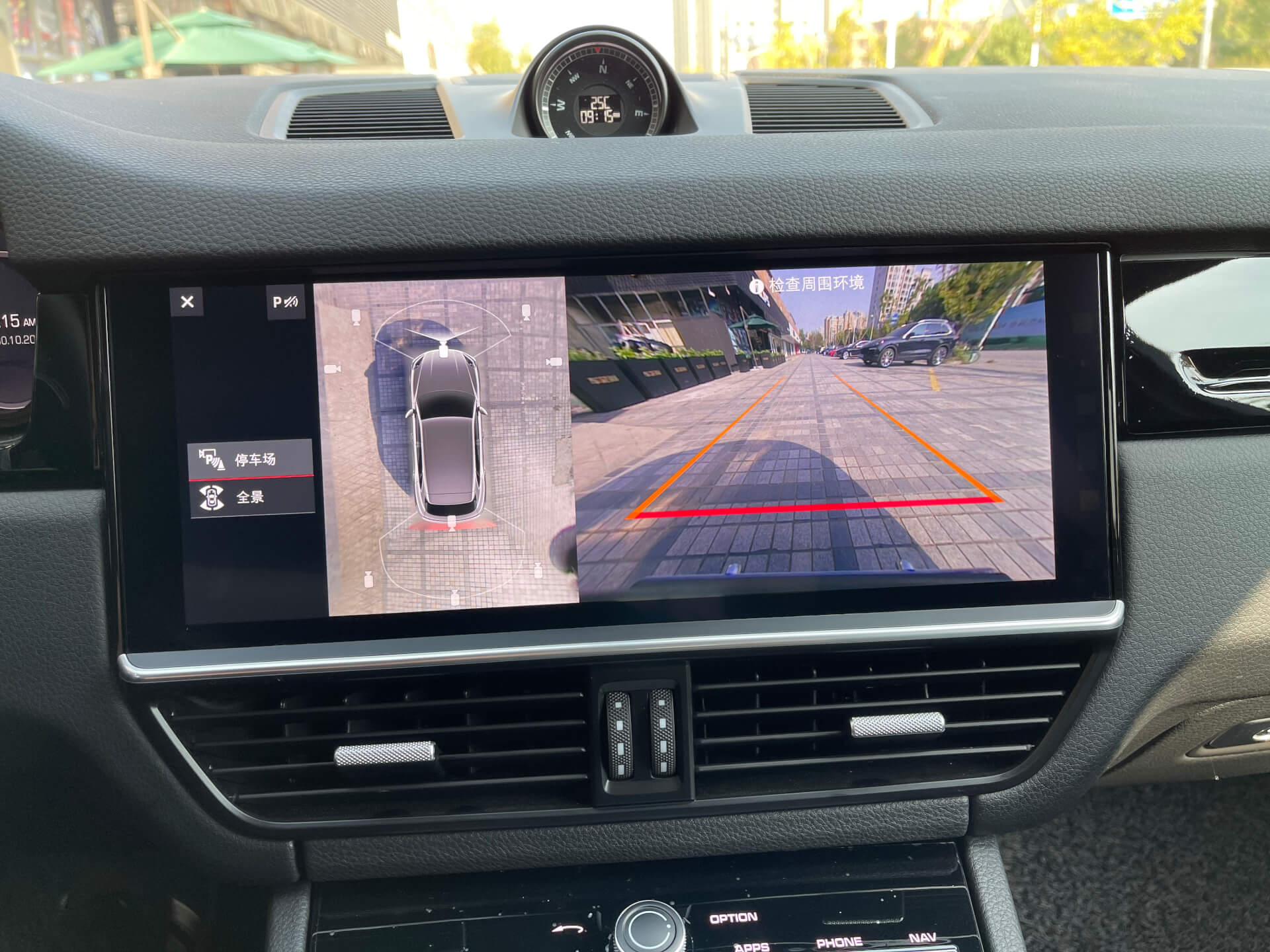

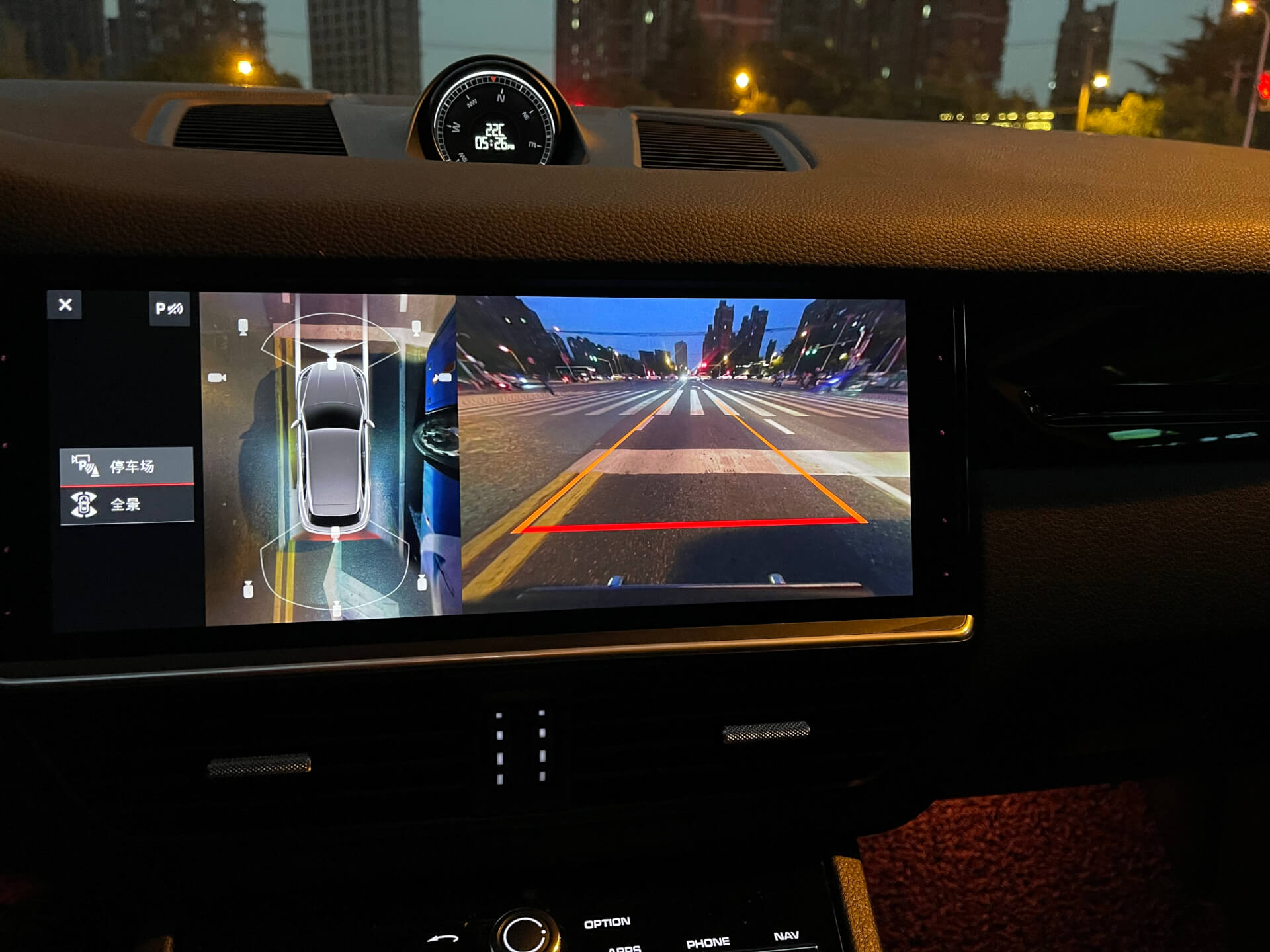

保时捷卡宴安装360全景影像的效果,夜间的效果

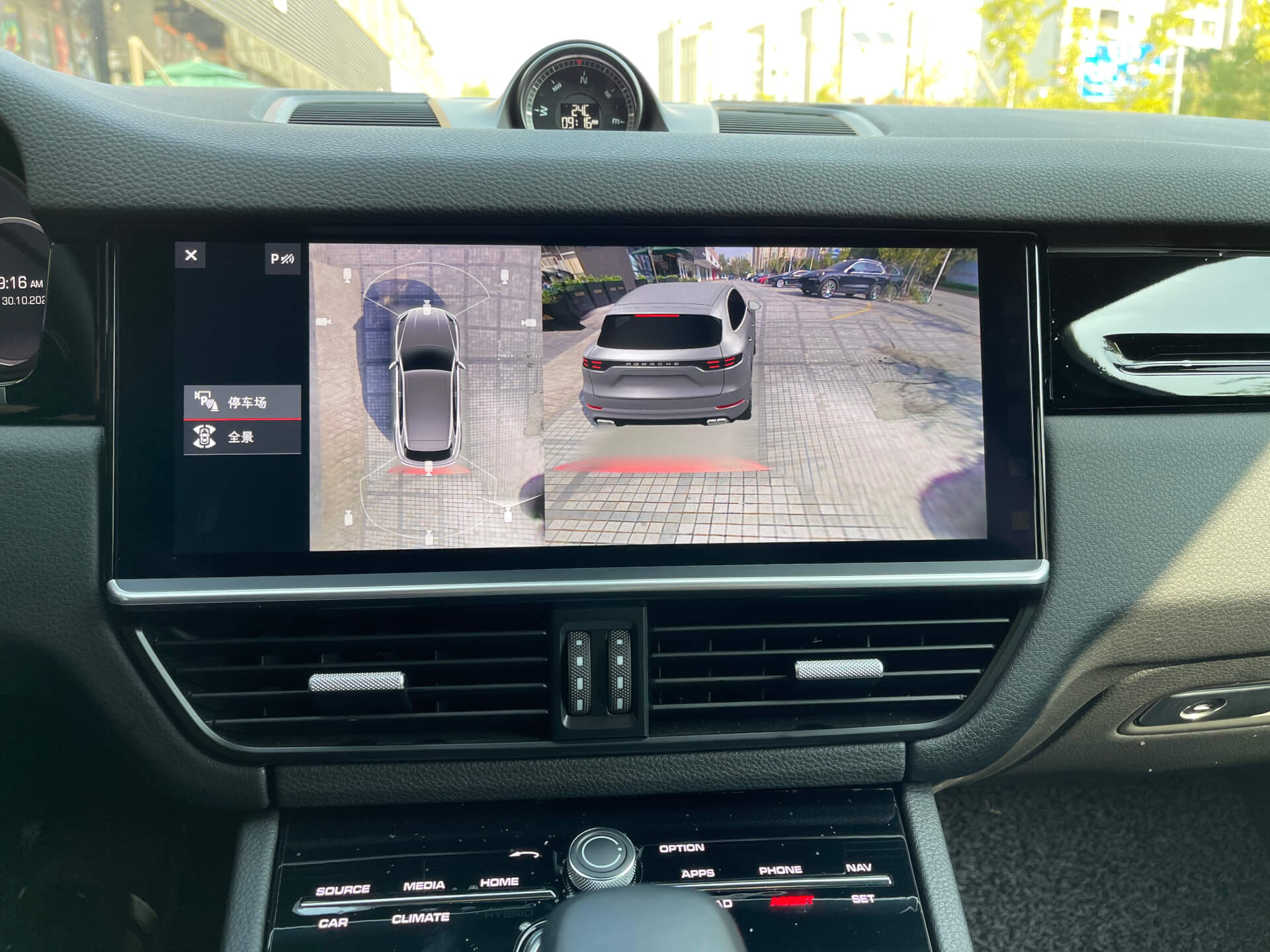

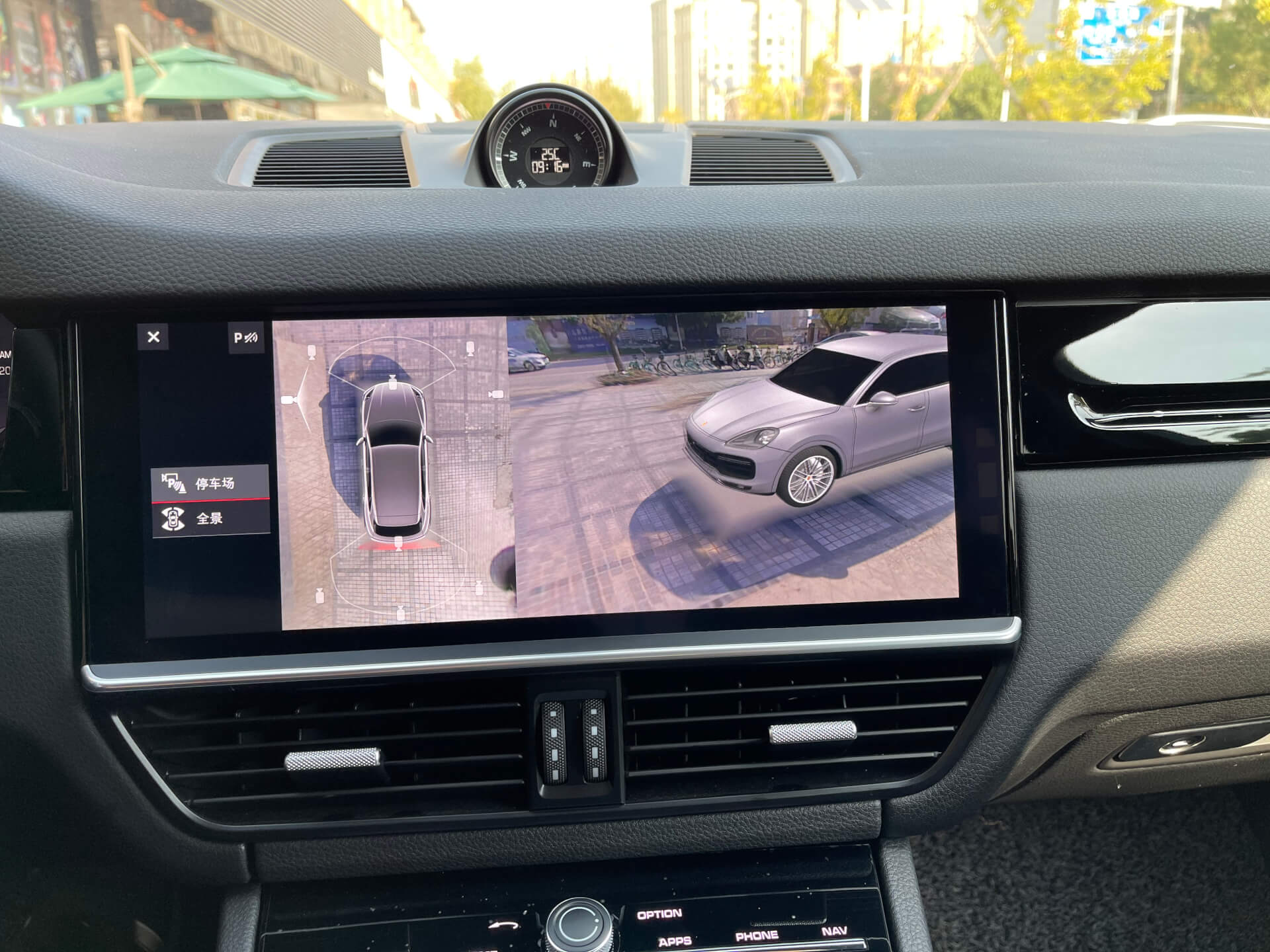

保时捷卡宴安装好ACC和盲点监测之后再主机显示屏上有显示界面

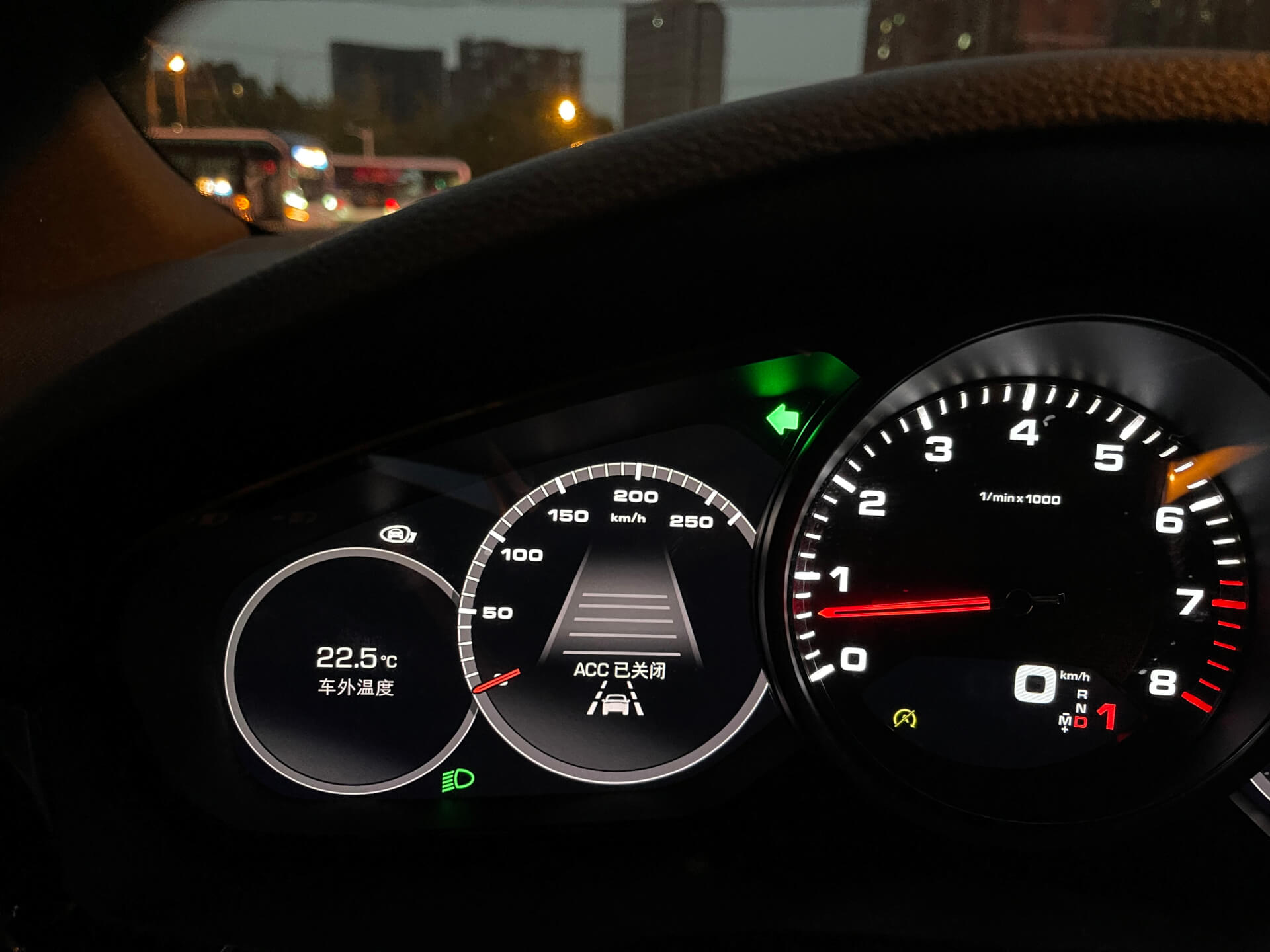

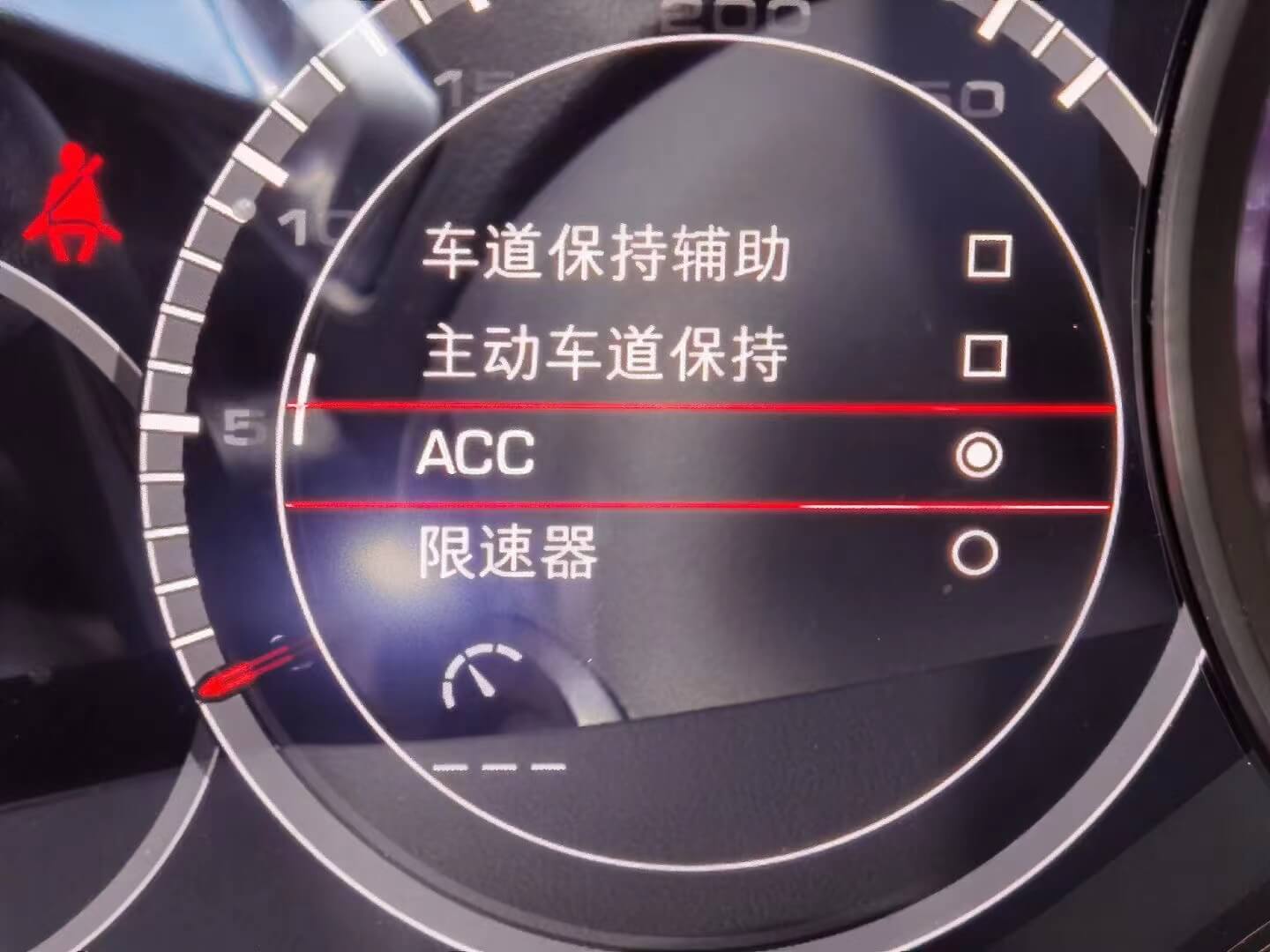

保时捷卡宴的ACC图标,仪表上有显示

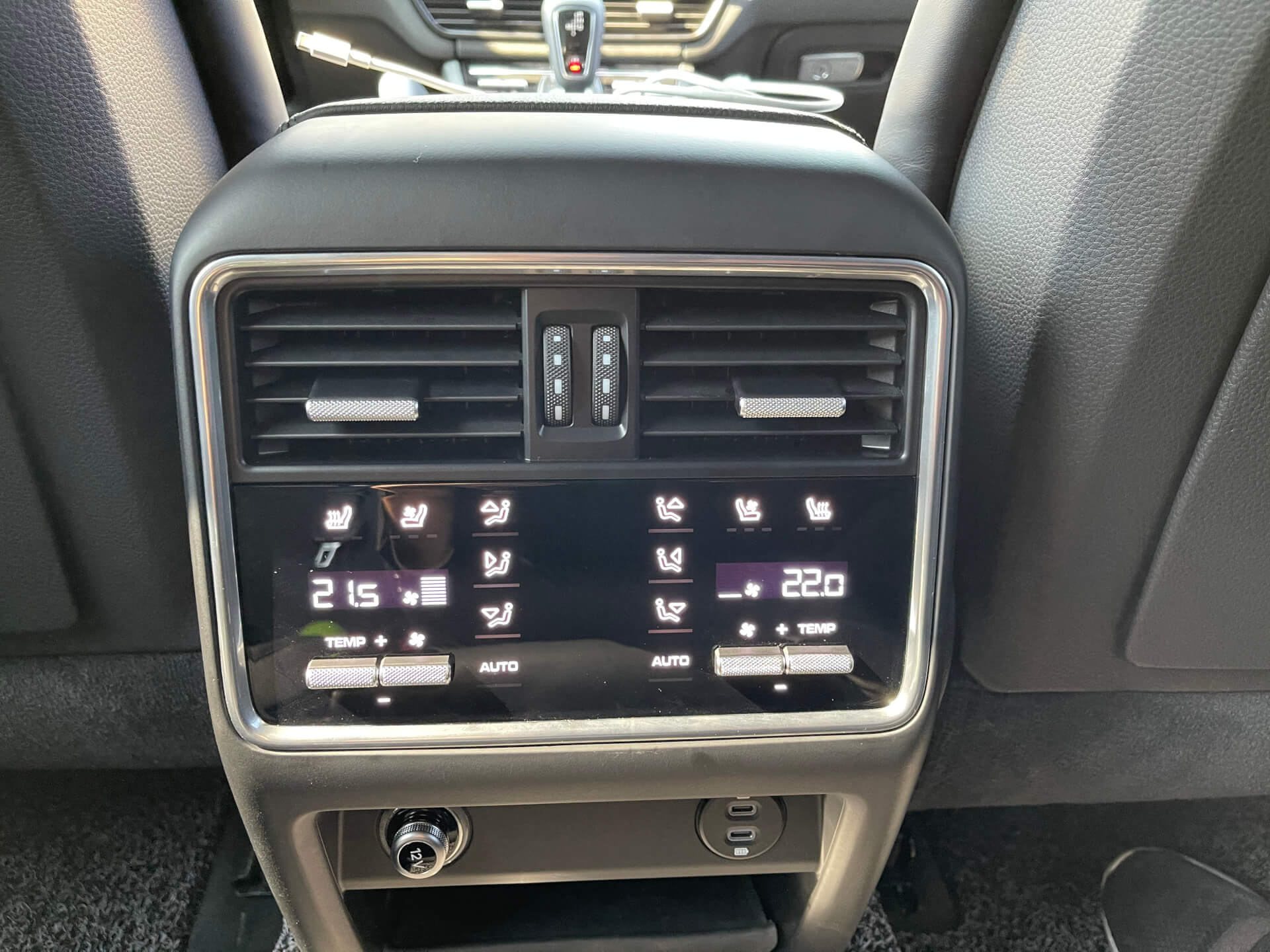

安装好的保时捷卡宴的后排液晶空调面板

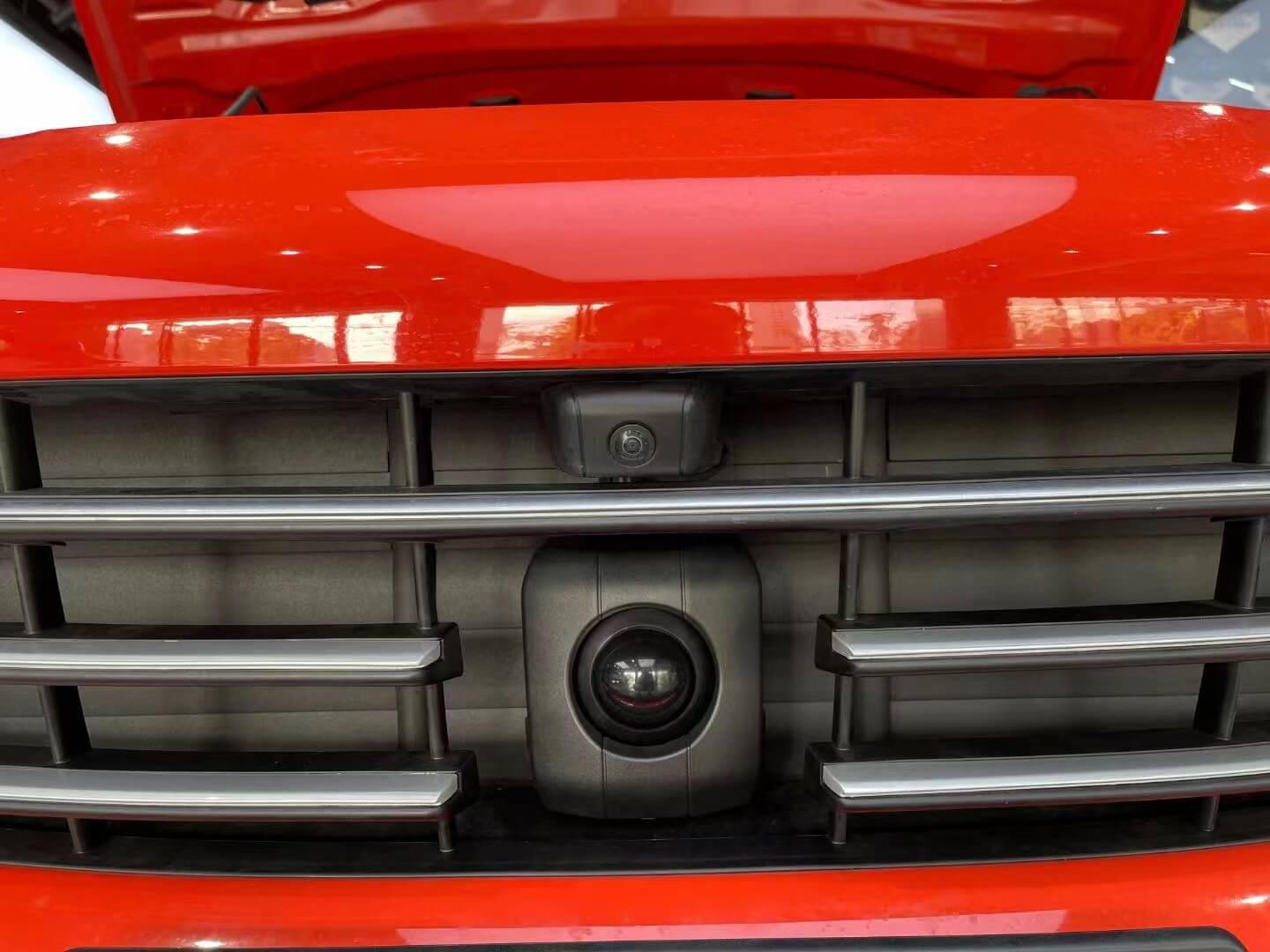

安装好的ACC探头,原厂原装位置
